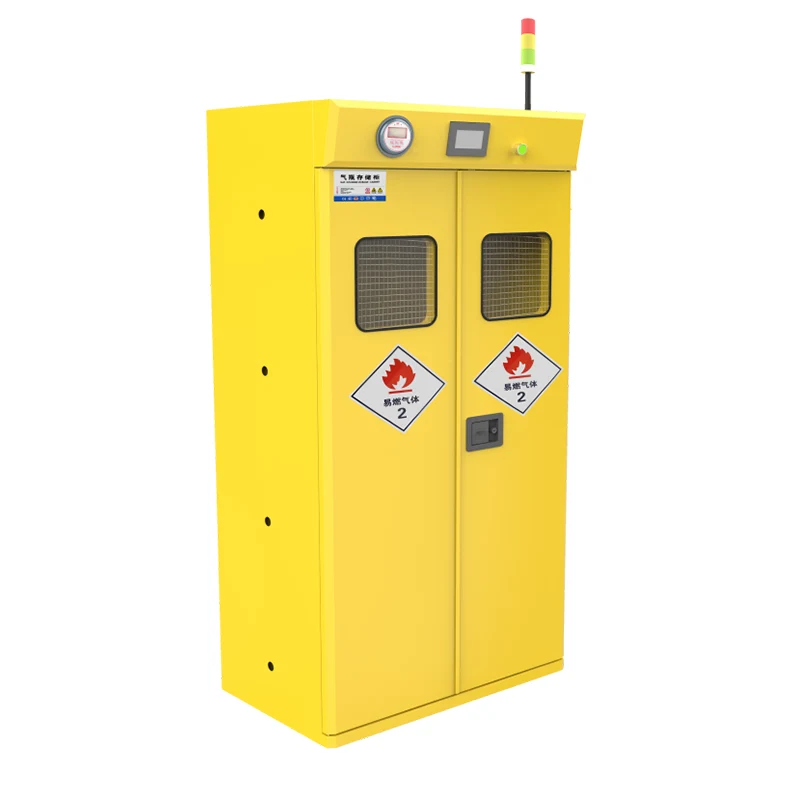

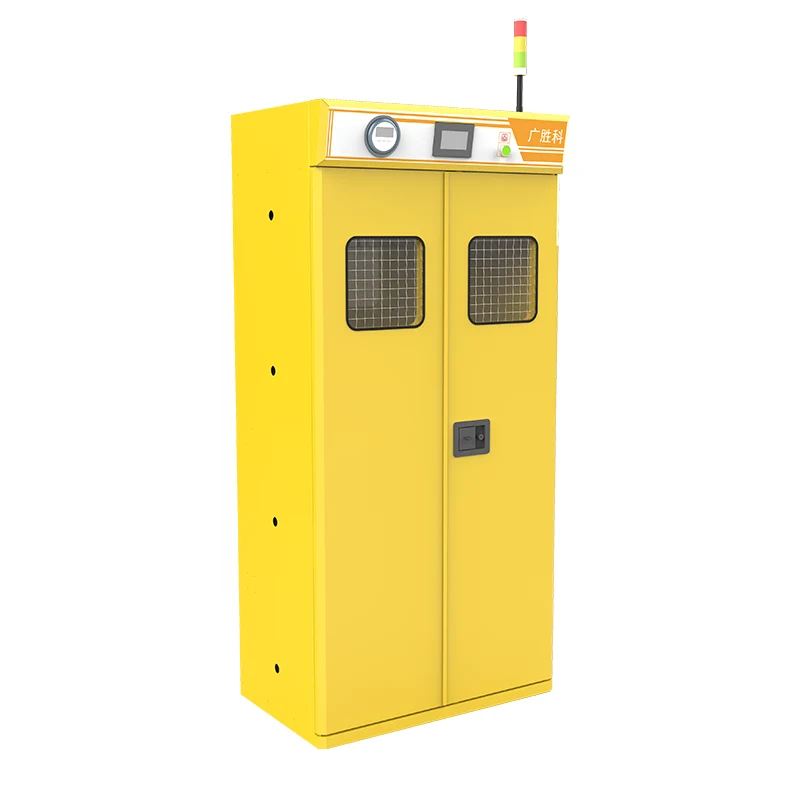

Inteligentna szafka do przechowywania cylindrów z eksplozją podwójnego butelka

Odporna na eksplozję szafka do magazynowania cylindrów gazowych jest bezpiecznym rozwiązaniem do przechowywania dla różnych niebezpiecznych gapów łatwopalnych i wybuchowych, w tym metanu, acetylenu, wodoru, tlenu i gazy obojętnej. Jest wyposażony w funkcję alarmową, zapewniając wysokie bezpieczeństwo, niezawodność i jakość.

1. Ciało szafy

Szafka jest zbudowana z podwójnie warstwową wysokiej jakości stalowymi płytkami, każda o grubości ≥1,5 mm. Po poddaniu się obróbki marynowania i fosforoty powierzchnia jest spryskiwana elektrostatycznie żywicą epoksydową, zapewniając doskonałą odporność na kwasy, alkalis i rdzę. Zewnętrzny panel drzwi ma konstrukcję o grubości 1,5 mm, a międzywarta jest wypełniona ceramicznym materiałem ognioodpornym.

2. Panel drzwi

Panel drzwi jest wyposażony w odłączane zawiasy i przezroczyste okno oglądania szkła odporne na eksplozję, umożliwiając użytkownikom przestrzeganie statusu wykorzystania cylindrów gazowych wewnątrz szafki.

3. Okno przeglądania

Okno widokowe wykonane jest ze szkła hartowanego, zawierającego unikalny i nowatorski design.

4. Passowa otwór

Z boku szafki znajduje się otwór podania, aby zapewnić prawidłowe krążenie gazowe w środku.

5. Movabilble naprawiające

Ruchalne urządzenie mocujące może pomieścić magazyn butli gazowych o różnych wysokościach i średnicach. Wykorzystuje stały mechanizm mocowania łańcucha ze stali nierdzewnej 304, aby zapobiec przechyleniu cylindrów gazowych.

6. Pedał mechaniczny

Pedał to mechaniczna płyta rampy. Na dole szafki znajduje się regulowany pedał ze stali nierdzewnej, ułatwiając łatwe ładowanie i rozładunek cylindrów gazowych.

7. Urządzenie blokujące

Używana jest trzypunktowa blokada łącze, zapewniając zwiększone bezpieczeństwo.

8. Urządzenie alarmowe

Przyjmuje się słyszalny i wizualny system alarmowy, z głośnym, ale nie żyjącym dźwiękiem.

9. Automatyczny układ wydechowy (opcjonalnie)

10. Zawór wydechowy gaz

Zawór wydechowy gazowy ma konstrukcję podwójnego zaworu. Automatycznie się alarmuje i wyłączy, gdy ciśnienie gazu jest niewystarczające.

11. Manom ​​podciśnienia

Ciśnienie pod względem obciążenia w szafce można ustawić zgodnie z rodzajem gazu. Umożliwia użytkownikom monitorowanie ciśnienia pod względem szafki. Gdy czujnik wewnątrz szafki wykryje wyciek gazu i aktywuje alarm, górny wentylator automatycznie uruchomi się, wydaląc gaz na zewnątrz przez rury wydechowe, aby zabezpieczyć bezpieczeństwo obszaru roboczego.

12. System sterowania

System sterowania ma 40 powszechnie używanych parametrów gazu wstępnie osadzonych do selekcji.

13. Automatyczne urządzenie zamykające drzwi

Gdy temperatura poza szafką osiągnie 70 ° C, urządzenie blokujące drzwi szafki z cylindrem gazowym automatycznie się stopi, a drzwi zamknie się automatycznie, uniemożliwiając rozprzestrzenianie się pożaru w środku.

14. Monitorowanie ciśnienia

Ciśnienie pod względem ujścia wewnątrz szafki cylindrów gazowych jest wyświetlane w czasie rzeczywistym. Gdy ciśnienie jest niższe niż wartość ustawiona, wentylator zostanie automatycznie aktywowany. Maksymalne ciśnienie pod względem cylindra może osiągnąć 60 Pascals.

15. Automatyczne urządzenie przełączające

Gdy ciśnienie gazowe w jednym cylindrze jest niewystarczające, automatycznie przełącza się na pełny obszar cylindra. Gdy ciśnienie gazowe w obu cylindrach jest niewystarczające, zawór główny zostanie automatycznie zamknięty.

16. Półoutomatyczne systemy przełączania gazu ze stali nierdzewnej

Ten system jest odpowiedni dla C₂H₂, CO₂, AR, N₂, HE, O₂ i AIR. Maksymalne ciśnienie wejściowe wynosi 20 MPa, a ciśnienie wyjściowe waha się od 0 do 1,6 MPa. Działa w trybie 1-użytkowania-1 i jest wyposażony w 4 zawory przepony (2 zawory na off i 2 zawory czyszczące), w tym zawór odciążenia ciśnienia. Interfejsy wlotowe i wylotowe to 1/4 ”NPT (F).

17. Elektrozawórka odporna na eksplozję

18. Wyświetlacz cyfrowy alarm o niskim ciśnieniu (RY-PLB)

Może monitorować kanały 1-4 z wyświetlaczem ciekłokrystalicznym, alarmem słyszalnym i wizualnym oraz wyświetlaczem cyfrowym.

19. Czujnik ciśnienia ze stali nierdzewnej

Zakres: 0 - 20MPA; Wyjście: 4-20 mA; Dokładność: 0,5%FS; Wątek instalacyjny: 1/4NPT

Środki ostrożności i konserwacja

Przechowuj cylindry gazowe zawierające ten sam rodzaj gazu w tej samej szafce. Nie mieszaj różnych rodzajów gazów.

Podczas instalowania szafki z cylindrem gazowym włóż ją do ściany i upewnij się, że jest ona poziomem.

Przetestuj alarm raz w tygodniu. Zazwyczaj użyj zapalniczki, aby uwolnić gaz w pobliżu wlotu powietrza przez kilka sekund. Jeśli alarm reaguje na słyszalny i wizualny alert, działa poprawnie. W przeciwnym razie poproś profesjonalistę i napraw. (Uwaga: Podczas testowania nigdy nie spryskaj dużej ilości gazu o wysokim stężeniu bezpośrednio na wewnętrzny czujnik alarmu, ponieważ może to uszkodzić czujnik.)

Zachowaj wnętrze szafki w czystości i regularnie usuń kurz lub inne zanieczyszczenia z wlotu powietrza czujnika.

Uwaga: Gdy w szafce przechowywane są cylindry gazowe, nie powinno być żadnych problemów w normalnych okolicznościach innych niż ludzkie. Aby zapobiec powolnym lub niereagującym alarmom z powodu długich okresów bezczynności, personel może przeprowadzać testy alarmowe za pomocą dymu i gazu, aby zapewnić normalne działanie produktu. Samotestowanie jest ogólnie zalecane raz na dwa miesiące.

Parametr (specyfikacja)

Funkcja i aplikacja

Inteligentna eksplozja - dowód szafki z cylindrem gazowym wyróżnia się za pomocą zaawansowanego inteligentnego systemu ochrony bezpieczeństwa. Jest wyposażony w różne sondy monitorujące o wysokiej precyzji, w tym sondy monitorowania stężenia gazu, sondy monitorujące ciśnienie itp., Które mogą dokładnie monitorować stan gazu wewnątrz szafki w czasie. Po wykryciu wycieku gazu natychmiast emituje alarmy dźwiękowe i wizualne decybeli i wysyła komunikaty alarmowe do urządzeń mobilnych odpowiedniego personelu, aby zapewnić natychmiastowe wykrycie niebezpieczeństwa. Gdy ciśnienie gazu wewnątrz szafki zmienia się nieprawidłowo, inteligentny system sterowania szybko reaguje i automatycznie odcinnie zasilanie gazu, aby zapobiec wypadkom bezpieczeństwa spowodowanym problemami ciśnieniowymi i odkręcić niebezpieczeństwo w pąku.

W elektronicznych warsztatach produkcyjnych chipowych gazy specjalne, takie jak silan i fosfina, które są łatwopalne, wybuchowe i mają wyjątkowo wysokie wymagania dotyczące ciśnienia i czystości gazu, są wykorzystywane w procesie produkcyjnym. Inteligentna eksplozja - dowód szafki cylindrów gazowych może w rzeczywistości monitorować status tych gazów. Po wyleczeniu lub nieprawidłowym ciśnieniu szybko się alarmuje i odciąży zasilanie gazu, aby zapewnić bezpieczeństwo produkcyjne warsztatu i jakość produktu. W laboratoriach chemicznych instytucji badawczych na dużą skalę wiele gazów eksperymentalnych współistnieje, a środowisko użycia i magazynowania gazu jest złożone. Inteligentne funkcje monitorowania i ochrony inteligentnej odpornej na eksplozję szafki z cylindrem gazowym mogą skutecznie radzić sobie ze złożonymi sytuacjami, tworzyć bezpieczne i niezawodne środowisko eksperymentalne dla badaczy naukowych oraz pomóc w sprawdzonych projektach badań naukowych.
